1寸口径管卷管器 1/2 大口径卷盘 工业级消防卷盘深圳市耀基科技有限公司
  • 1寸口径管卷管器 1/2 大口径卷盘 工业级消防卷盘深圳市耀基科技有限公司
  • 1寸口径管卷管器 1/2 大口径卷盘 工业级消防卷盘深圳市耀基科技有限公司

1寸口径管卷管器 1/2 大口径卷盘 工业级消防卷盘



品牌耀基,其他型号Y830长度10米
卷管方式自动管质黑色橡胶管工作压力300KG
爆破压力600KG净重31颜色蓝色

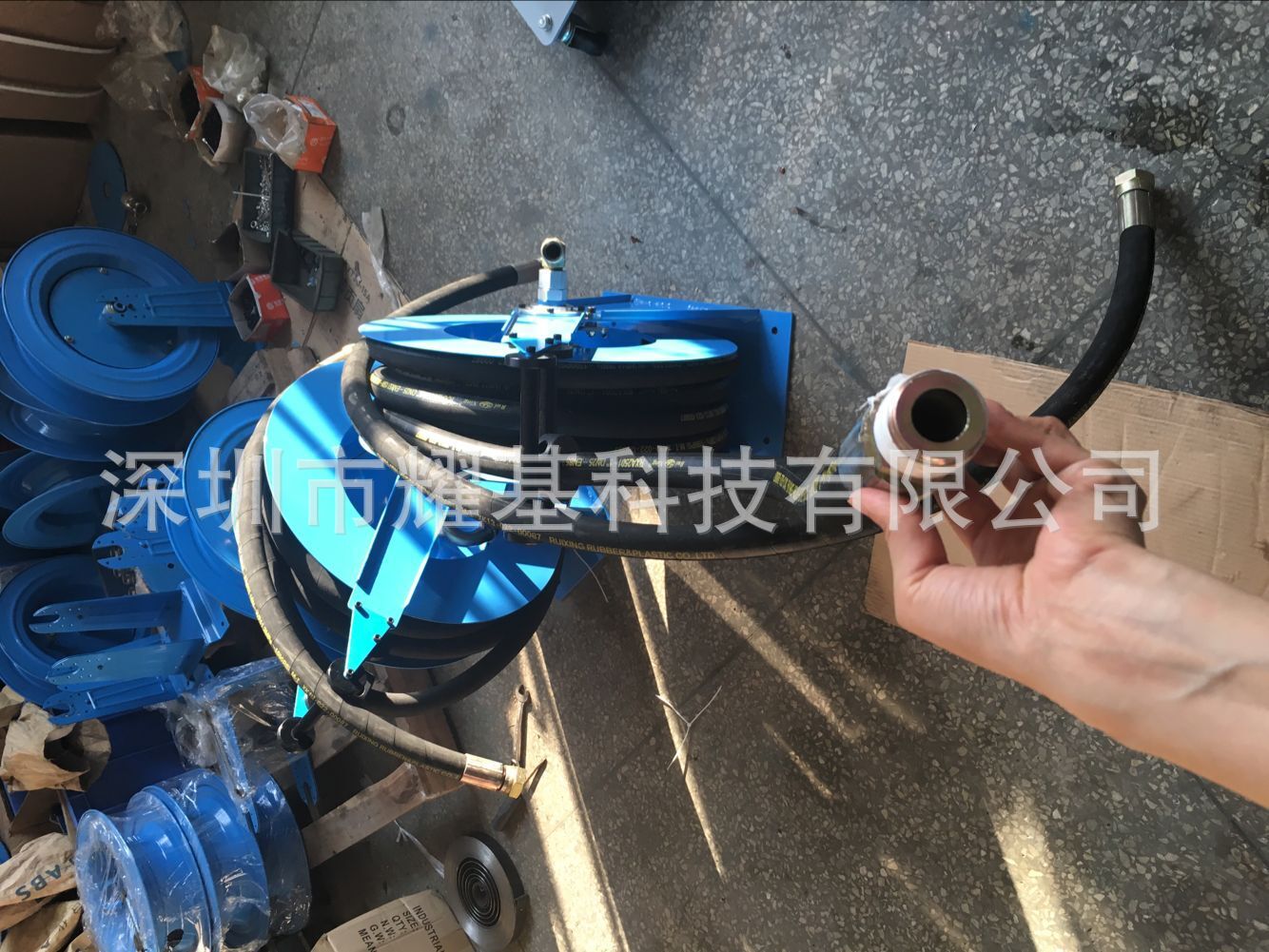

QQ图片20160801145146

卷管器由机架、安装架、软管等组成,软管在弹簧的作用下可以自动伸缩。水、气、油等各种不同介质通过软管输送,完成输送软管与运行设备的同步收放。通过具有特殊性能的旋转接头与卷管器结合,可实现转动管与固定管的接口转换,确保传输介质连续不中断、不泄漏。选用不同材质不同长度的软管可组成各种性能不同、规格不同的卷管器。广泛应用于水、空气、润滑油脂、汽柴油、氟里昂、清洗液等低、中、高压流体的输送。长输送距离达23米、压力可达10公斤/ cm2。用于矿山冶金、汽车等工业的快速加注及输送系统。

                                               【技术参数】

                                                  外形尺寸:520?255?560 mm
                                              底座尺寸:400?175 mm
                                              质量     :48 Kg
                                              通径      :ф25 mm
                                              额定压力   :0.6 MPa
                                              油管拉展长度:10米

【功能简介】

加油卷盘是在加油过程中,可使输油胶管在设定的长度范围内,任意伸展到需要的长度进行加油。加油后又能自动卷回胶管的装置。
 【结构原理】

本装置主要有支架、轴、阀体、盘、输油软管、发条、棘轮机构等组成。加油时,拉展输油软管时,阀体、盘等进行顺时针方向转动,发条随之收紧,因而当加油完毕后能自动卷会输油软管,此时阀体、盘等逆时针方向旋转。
1. 支架   2. 轴    3. 阀体    4. 盘    5. 输油软管    6. 发条  7. 棘轮机构

【注意事项】

1.            输油软管拉展加油时,阀体、盘等为顺时针方向转动;
2. 输油软管拉展时,其长度不宜拉到极限值,要留0.5米余量;
3.输油完毕后,软管自动卷回,阀体、盘逆时针转动。此时, 应手持软管摆动扶送,以防软管卷绕摞在一处;
4.各连接处严禁松动;
